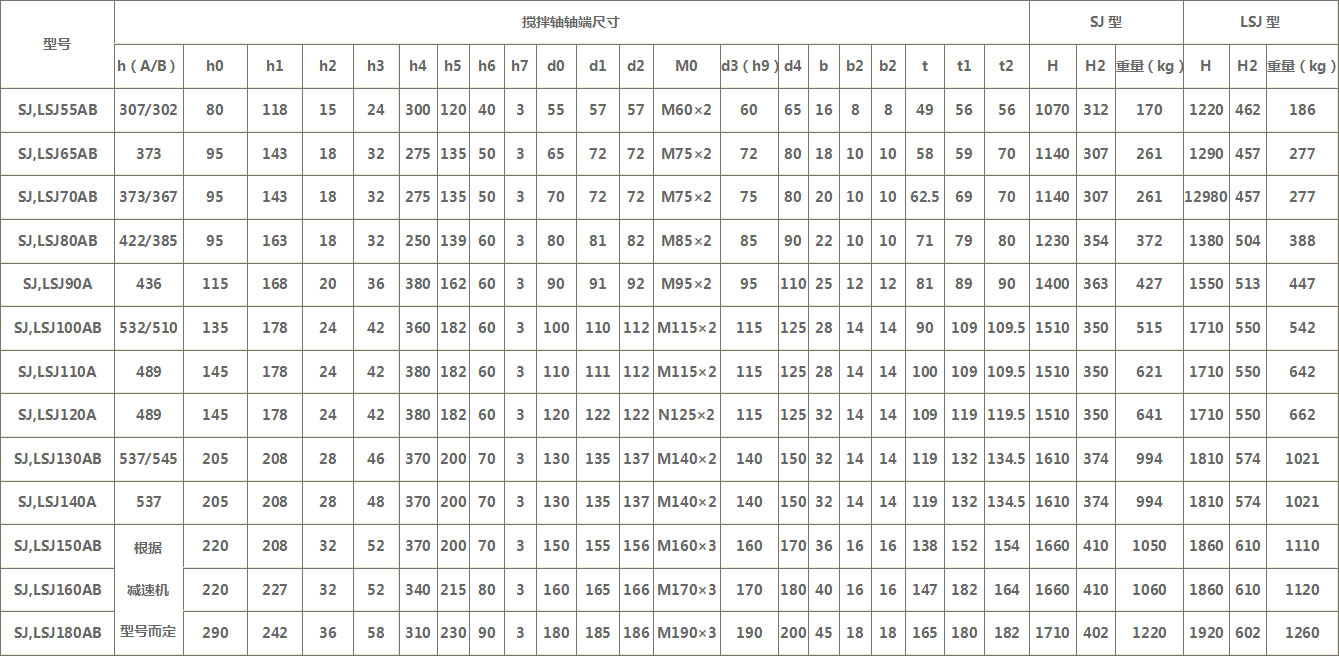

SJ、LSJ型雙支點機架主要參數(shù)及尺寸：

機架代號	H0	H1	H3	H4	H5	H6	H7	D1	D2	D3	n1-M	D4	D5	D6	a°	n2-φ
SJ,LSJ55AB	450	402	58	22	24	6	6	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14
SJ,LSJ65AB	450	487	58	22	24	6 5	6	316	360	400	8-M12 （8-M16）	350	420	460	30	12-φ18
SJ,LSJ70AB	450	487	528	22	24	6 5	6	316（320） 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18
SJ,LSJ80AB	450	545	60	25	28	6 5	8	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ23
SJ,LSJ90A	600	569	69	25	40	7	8	400	450	490	12-M16 （12-M20）	430	510	555	30	12-φ23
SJ,LSJ100AB	600	685	61	30	40	9 5	10	455（460） 470	520	580	12-M20	480	560	600	22.5	16-φ23
SJ,LSJ110A	600	685	61	38	40	11	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
SJ,LSJ120A	600	685	61	38	40	11	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
SJ,LSJ130AB	650	761	85	40	45	11 9	10	680	800	880	12-M30	720	810	880	18	20-φ27
SJ,LSJ140A	650	761	85	40	45	11 9	12	680	800	880	12-M30	720	810	880	18	20-φ27
SJ,LSJ150AB	650	761	76	50	50	14 10	12	820	940	1020	16-M30	720	810	880	18	16-φ33
SJ,LSJ160AB	650	780	81	50	50	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
SJ,LSJ180AB	650	910	83	50	50	14 10	12	960	1080	1160	20-M30	970	1080	1160	18	20-φ33

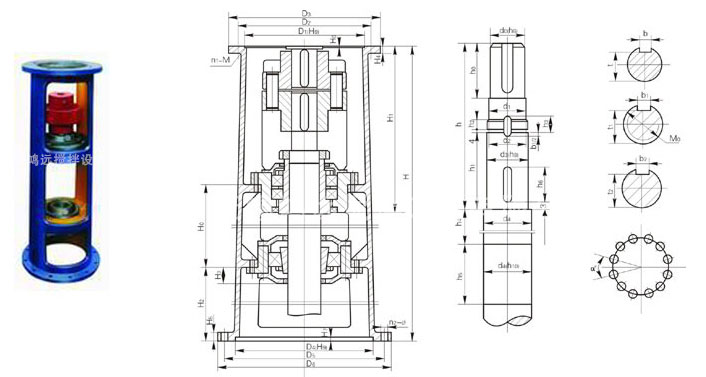

點擊查看大圖

       注：圖示所注“h”僅與本樣本BLD、LC－Ⅱ、DC－Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。增高后的LSJ型機架其下部空間高度可容納205、206或207型雙端面機械密封。
